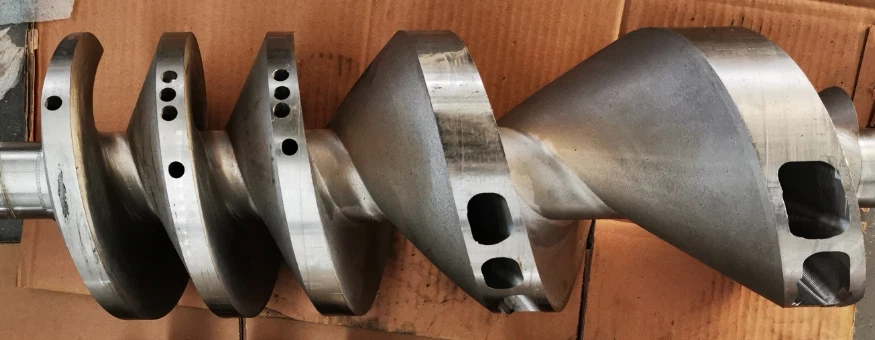

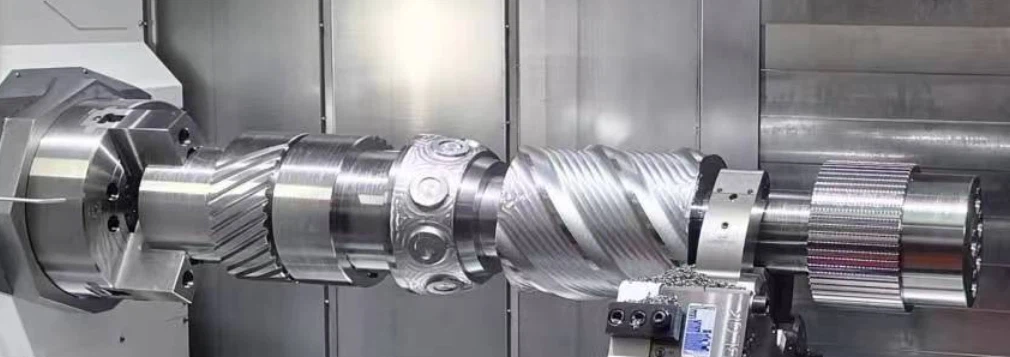

Pusat pemesinan universal cnc 5 paksi ini mampu memproses komponen jenis-aci dan cakera-kedua-dua. Sebagai tambahan kepada fungsi standard mesin pelarik CNC, ia boleh melaksanakan operasi seperti pengilangan muka, penggerudian, penorehan, alur lurus, alur heliks dan pengilangan gear. Menampilkan keupayaan memusing, mengisar dan membosankan bersepadu, ia merangkumi falsafah pemesinan "satu-persediaan,-selesai" lengkap, membolehkan pemprosesan bahagian putaran yang cekap, tinggi-dan{8}}kepersisan tinggi.

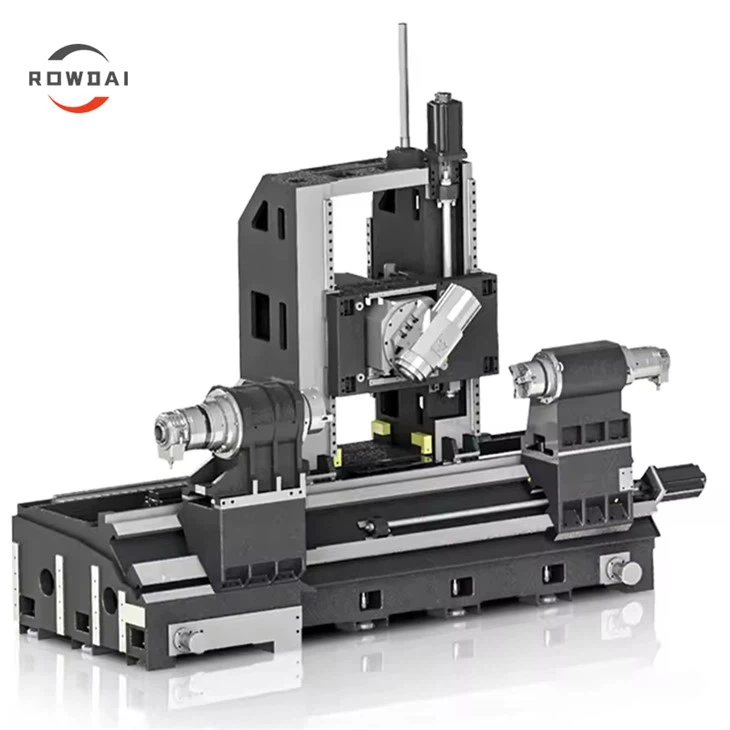

Reka bentuk ini menggabungkan skema padanan ketegaran yang seimbang dengan teliti untuk komponen utama-termasuk gelendong, katil mesin dan stok ekor-dengan itu meningkatkan ketegaran struktur keseluruhan mesin dengan ketara dan memastikan kestabilan semasa operasi pemotongan tugas berat-. Akibatnya, pusat pemesinan universal cnc 5 paksi mampu mencapai ketepatan pemesinan diameter luar IT6 hingga gred IT7. Sebagai alat mesin -tujuan am serba boleh, ia amat sesuai-untuk digunakan dalam industri seperti pembuatan lokomotif, aeroangkasa dan pertahanan, di mana pemprosesan komponen putaran yang cekap, tinggi-dan tinggi{11}}merupakan keperluan yang kritikal.
Parameter Teknikal
|
Spesifikasi |
HTC800S |
|
|
Maks. Diameter ayunan di atas katil |
600mm |
|
|
Maks. Panjang berpusing |
1200mm |
|
|
Maks. Pusing diameter |
580mm |
|
|
Ayun gelendong pengilangan |
HSK-T63 |
|
|
Motor gelendong pengilangan ayun |
31.5kw |
|
|
Kelajuan gelendong pengilangan ayunan |
6000rpm |
|
|
gelendong pertama |
Jenis gelendong |
A2-8 gelendong elektrik |
|
Lubang gelendong |
87mm |
|
|
Maks. Melalui diameter bar |
75mm |
|
|
Maks. Kelajuan |
3000rpm |
|
|
Motor |
37kw |
|
|
Maks. tork |
283N.m. |
|
|
Chuck hidraulik |
10 inci |
|
|
gelendong kedua |
Jenis gelendong |
A2-6 gelendong elektrik |
|
Lubang gelendong |
67mm |
|
|
Maks. Melalui diameter bar |
50mm |
|
|
Maks. Kelajuan |
4000rpm |
|
|
Motor |
30kw |
|
|
Maks. tork |
144 |
|
|
Chuck hidraulik |
8 inci |
|
|
Kelajuan pergerakan pantas paksi X |
12 m/min |
|
|
Kelajuan pergerakan pantas paksi Y |
12 m/min |
|
|
Kelajuan pergerakan pantas paksi Z |
12 m/min |
|
|
Kelajuan gerak pantas gelendong kedua |
12 m/min |
|
|
Perjalanan paksi Z |
1550mm |
|
|
Perjalanan paksi X |
720mm |
|
|
perjalanan paksi Y |
±125mm |
|
|
Perjalanan gelendong kedua |
1300mm |
|
|
paksi B |
±110 darjah |
|
|
Majalah alat |
Jenis rantai 40pcs |
|
|
Maks. Diameter alat |
90mm |
|
|
Maks. Panjang alat |
400mm |
|
|
Berat mesin |
Sekitar 17T |
|
|
Sistem |
sistem KND |
|
Ketepatan
|
Spesifikasi |
Ketepatan |
|
|
Ketepatan pemprosesan |
IT6 |
|
|
Kebulatan bahan kerja |
0.0025mm/Ф75 |
|
|
Silinder bahan kerja |
0.010mm / 150mm |
|
|
Kerataan bahan kerja |
0.010mm/Ф200mm |
|
|
Kekasaran permukaan bahan kerja |
Ra1.25μm |
|
|
Ketepatan kedudukan |
paksi X |
0.008mm |
|
paksi Z |
0.008mm |
|
|
paksi Y |
0.01mm |
|
|
paksi B |
40″ |
|
|
paksi C |
40″ |
|
|
Ulang ketepatan kedudukan |
paksi X |
0.004mm |
|
paksi Z |
0.004mm |
|
|
paksi Y |
0.006mm |
|
|
paksi B |
25″ |
|
|
paksi C |
25″ |
|
