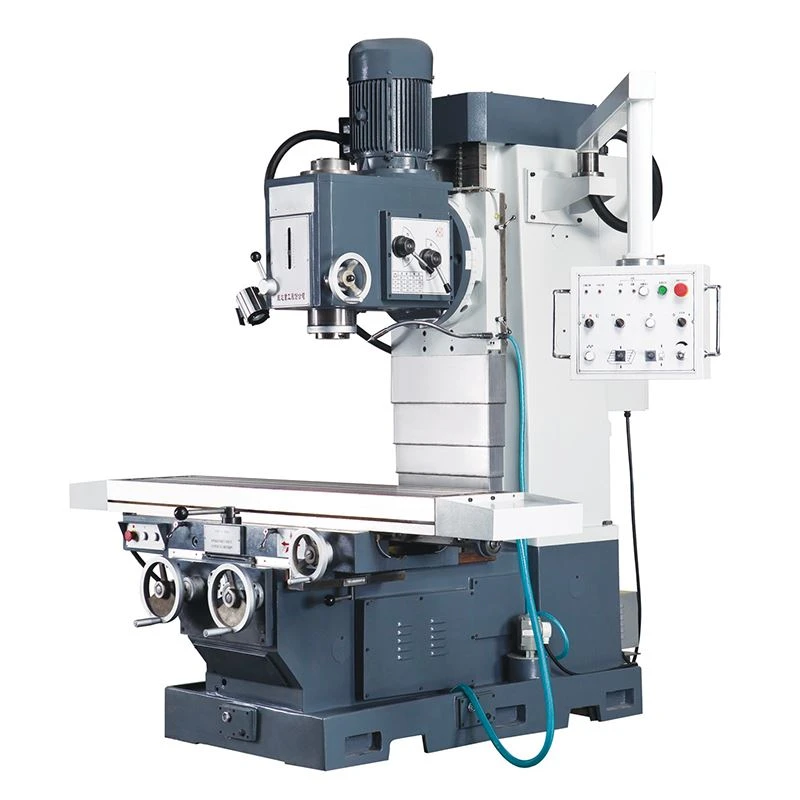

Mesin pengisar jenis katil XA7140 diklasifikasikan sebagai mesin -tujuan am, mesin pengisar jenis katil XA7140 direka terutamanya untuk memproses bahan seperti pelbagai logam, plastik dan kayu. Ia memuatkan pelbagai jenis pemotong-termasuk silinder, cakera, sudut, bentuk dan kilang hujung-ke permukaan mesin, satah condong, alur dan gear. Aksesori pilihan, seperti kepala pembahagi universal, boleh ditambah untuk mengembangkan keupayaan pemesinannya.
Ciri-ciri mesin pengisar jenis katil XA7140
1: Mesin ini menampilkan ketegaran yang tinggi, membolehkannya menahan-operasi pemotongan tugas berat.
2: Dilengkapi dengan-motor gelendong kuasa tinggi dan julat kelajuan yang luas, ia memaksimumkan kecekapan alat pemotong dan menyokong-pemotongan berkelajuan tinggi.
3: Tuangan mudah haus-diperbuat daripada-vanadium tahan haus-besi tuang titanium, manakala komponen kritikal menggunakan-keluli aloi berkualiti tinggi, memastikan kestabilan dan ketahanan.
Spesifikasi Teknikal
|
Spesifikasi |
Unit |
XA7140 |
|
JADUAL |
||
|
Saiz meja |
mm |
1400x400 |
|
slot T |
tidak |
3 |
|
Saiz slot T ( Lebar ) |
mm |
18 |
|
Jarak tengah slot T |
mm |
100 |
|
Maks. beban Jadual |
kg |
800 |
|
RANGKAIAN PEMESANAN |
||
|
Paksi X Perjalanan membujur |
mm |
1000 |
|
Perjalanan silang paksi Y |
mm |
400/360(带数显) |
|
Paksi Z Perjalanan menegak |
mm |
150-650 |
|
SPINDLE UTAMA |
||
|
Tirus gelendong |
ISO50 |
|
|
Perjalanan bulu burung |
mm |
105 |
|
Kelajuan gelendong / langkah |
rpm |
18-1800/无级 |
|
Paksi gelendong ke permukaan lajur |
mm |
520 |
|
Hidung gelendong ke permukaan meja |
mm |
150-650 |
|
SUAPAN |
||
|
Suapan dan langkah membujur/silang |
mm / min |
18-627/9 |
|
Suapan menegak dan langkah |
18-627/9 |
|
|
Kelajuan pantas membujur/silang |
mm / min |
1670 |
|
Rapid Traverse menegak |
1670 |
|
|
KUASA |
||
|
Motor utama |
kw |
7.5 |
|
Motor suapan |
kw |
0.75 |
|
Menaikkan motor untuk headstock |
Kw |
0.75 |
|
Motor penyejuk |
kw |
0.04 |
|
LAIN-LAIN |
||
|
Dimensi keseluruhan |
cm |
229x177x212 |
|
Berat mesin |
kg |
3860 |
Senarai pembungkusan
|
tidak . |
Nama |
Model |
Kuantiti |
|
1 |
Mesin kilang |
XA7140 |
1 |
|
2 |
Kilang chuck |
1 set |
|
|
3 |
Dalaman-penari heksagon |
5,12 |
1 |
|
4 |
Lengan-tengah |
ISO50-MT4,MT4-MT3,MT4-MT2 |
1 |
|
5 |
Bar lukis |
M24,M16, M12,M10 |
1 |
|
6 |
sepana |
S16-18,S21-24, S32-36 |
1 |
|
8 |
Arbors kilang hujung cangkerang |
1 |
|
|
9 |
Bolt asas |
M20 |
6 |
|
10 |
kacang |
M24 , M20 |
4,6 |
|
11 |
Pencuci |
20 |
6 |
|
12 |
Pengalih baji |
6 |
|
|
13 |
Manual operasi |
1 |
|
|
14 |
Sijil kualiti |
1 |
|
|
15 |
Senarai pembungkusan |
1 |
|
|
16 |
Arahan transduser |
1 |
