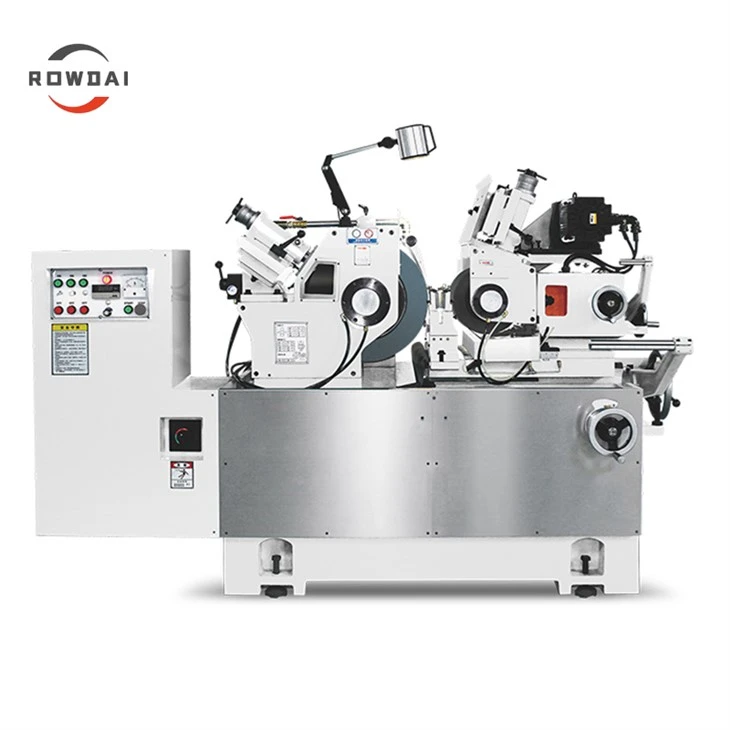

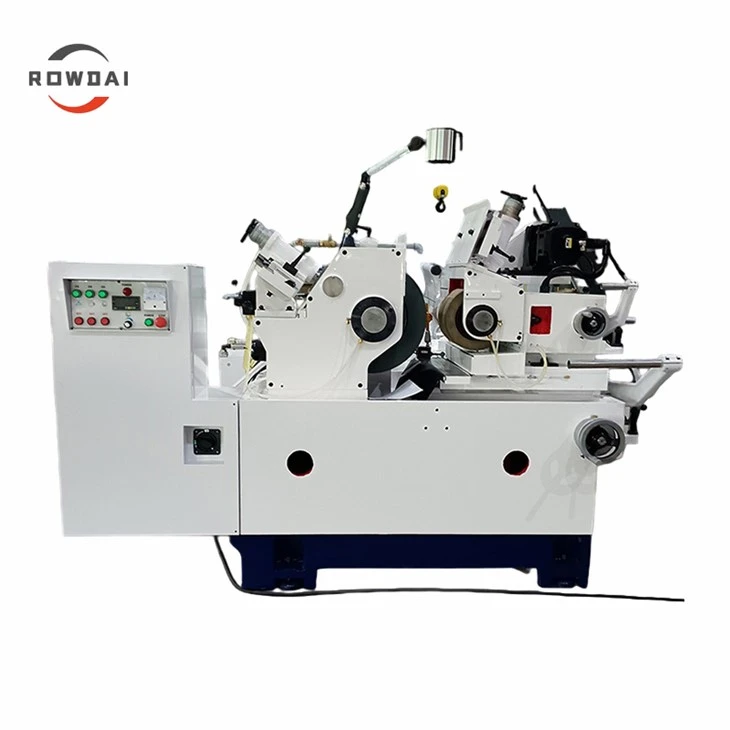

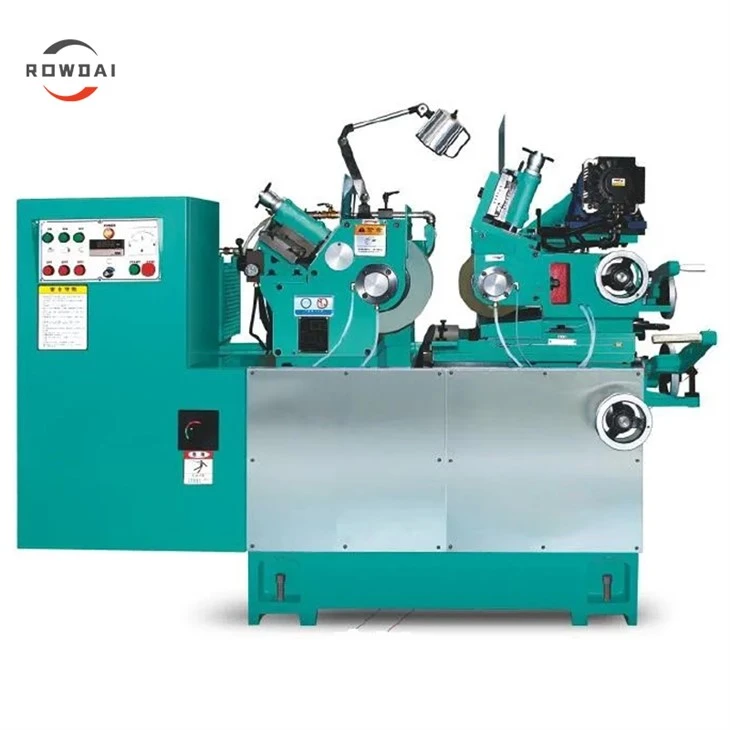

Ciri-ciri
1. Badan Utama
Badan utama mesin pengisar tanpa pusat automatik dan komponen struktur dituang dalam satu bahagian menggunakan-gred FC-30 besi tuang tinggi. Selepas rawatan haba, komponen mengalami proses penuaan semula jadi. Pemesinan komponen ini dilakukan menggunakan-peralatan kelas dunia-termasuk YASDA, MITSUI SEIKI, TOSHIBA dan ELB yang dilaksanakan dalam satu persediaan pengapit. Ketepatan dimensi mencapai tahap mikron, dengan itu memastikan ketepatan tinggi komponen asas peralatan.
2. Sistem Spindle
Dibina daripada keluli aloi SNCM-21H, gelendong mengalami pelindapkejutan dan pembajaan, diikuti dengan rawatan haba pengkarburan, dan akhirnya, komputer-mengawal rawatan kriogenik dalam. Proses ini menghasilkan kekerasan permukaan melebihi HRC 62 darjah dan lapisan keras berkesan melebihi 1.5 mm pada setiap sisi. Spindle itu sendiri menggunakan sistem galas filem minyak hidrodinamik.
3. Mengawal Sistem Pacuan Roda
Spindle roda pengawal selia didorong oleh motor kelajuan pembolehubah Taiwan Delta-(kawalan tanpa langkah). Sistem kawalan kelajuan RD-18S membenarkan julat kelajuan 0–250 rpm (dikawal secara digital), membolehkan pengendali menetapkan kelajuan secara bebas untuk mencapai halaju linear yang optimum. Ini memastikan halaju linear kekal malar walaupun diameter luar roda pengawal selia berubah, dengan itu memudahkan penghasilan bahan kerja berkualiti tinggi.
Motor servo dipasang secara cerdik terus pada perumah roda pengawal selia dan memacu roda melalui tali pinggang segerak. Reka bentuk ini membolehkan motor mencondongkan serentak dengan roda pengawal selia semasa proses pengisaran, menjamin bahawa kedua-dua takal kekal selari sempurna pada setiap masa. Konfigurasi ini berkesan mengatasi kehilangan inersia dan pelbagai kesan buruk-seperti penjajaran sudut-biasanya dikaitkan dengan-sistem pemacu rantai berbilang yang terdapat dalam-mesin pengisar tanpa pusat model lama. Tambahan pula, ia menghapuskan keperluan untuk penggantian rantai dan mata air ketegangan rantai yang kerap.
4. Sistem Minyak Beredar Spindle
Pelinciran minyak edaran automatik untuk gelendong (menggunakan -Minyak Spindle gred tinggi #10) berkongsi pam minyak tunggal dengan peranti pembalut hidraulik. Ia mempunyai tangki minyak yang dipasang secara luaran, memudahkan pembersihan dan penukaran minyak dengan mudah. Minyak edaran gelendong melalui dua unit penapisan dan dipantau oleh pengawal tekanan, dengan itu memastikan jangka hayat gelendong. Penyejukan diuruskan oleh sistem penyejukan litar-dwi, yang menjamin suhu malar untuk minyak gelendong.
5. Sistem Elektrik
Litar elektrik untuk keseluruhan mesin pengisar tanpa pusat automatik menggunakan sistem Schneider Electric, dicirikan oleh daya tarikan estetik, ketahanan dan prestasi operasi yang cemerlang. Kabinet elektrik telah dibesarkan dan ditinggikan; sementara ini meningkatkan kemudahan operasi, ia juga meningkatkan pelesapan haba dengan ketara untuk sistem elektrik.
Parameter Teknikal
|
item |
RD-18S |
|
Diameter bahagian (dalam jadual kerja standard) |
Ø1 ~ Ø60 mm |
|
Saiz roda pengisaran (OD×W×ID) |
Φ455*205*Φ228.6 mm |
|
Mengawal saiz roda (OD×W×ID) |
Φ255*205*Φ111.2 mm |
|
Kelajuan putaran roda pengisaran |
1500 RPM |
|
Mengawal kelajuan putaran roda |
0~250 RPM |
|
Motor pemacu roda pengisaran |
11KW (15 HP) |
|
Motor pemacu roda mengawal selia |
Motor servo 3KW (4HP). |
|
Motor pemacu pam hidraulik |
1.5KW (2HP) |
|
Motor pemacu pam penyejuk |
1/4 HP (0.2 KW) |
|
Mengawal suapan roda (atas) dengan tangan-roda |
3.5mm/pulangan, 0.05mm/skala. |
|
Mengawal suapan halus roda (atas) dengan tangan-roda |
0.1mm/pulangan, 0.001mm/skala. |
|
Suapan meja kerja (turun) menggunakan roda-tangan |
9mm/pulangan, 0.10mm/skala. |
|
Suapan halus meja kerja (turun) menggunakan roda-tangan |
0.2mm/pulangan, 0.001mm/skala. |
|
Penyumpan roda pengisar dengan roda-tangan |
2mm/pulangan, 0.01mm/skala. |
|
Mengawal sudut senget roda (mendatar) |
+6 darjah ~-5 darjah |
|
Mengawal sudut pemulangan roda (menegak) |
±6 darjah |
|
Saiz mesin (L×W×H) |
2350×1960×1550mm |
|
Saiz pembungkusan (L×W×H) |
2900×2400×1850mm |
|
Berat mesin |
3000 kg |
|
Pemegang almari roda pengisar: pegang almari Penyimpan cepat-tuil balik: digunakan untuk mengelakkan kerosakan pada roda pengisar sekiranya berlaku situasi mendesak Roda pengisar: kisar bahagian Bilah: menyokong bahagian semasa mengisar Skru roda pengawal selia (pelarasan menegak): satu di setiap sisi. Digunakan untuk mengikat roda pengawal selia pada pemegang roda Skru roda pengawal selia: satu di setiap sisi. Digunakan untuk melaraskan sudut roda pengawal selia (pelarasan mendatar) Tuas suapan untuk berhenti-mengisar jenis: digunakan untuk menghentikan-mengisar jenis Penyuntik pelincir: mengandungi pelincir dan masukkan ke dalam plat gelongsor, galas dan skru Roda tangan suapan meja kerja-: laraskan jarak antara bilah dan roda Tuas penetap pelarasan halus meja kerja: tetap untuk mengaktifkan fungsi penyusuan halus Mengawal roda suapan roda-: laraskan jarak antara bilah dan roda Takungan cecair pengisar: mengandungi cecair pengisar Pemegang almari roda yang mengawal selia: pemegang almari roda Penyimpan roda kawal selia-tuil balik cepat: digunakan untuk mengelakkan kerosakan pada roda kawal selia sekiranya berlaku situasi mendesak Kawal selia suis silinder minyak pelarasan almari roda: kawal arah dan kelajuan silinder minyak yang menggerakkan almari. Tombol tetapkan pelarasan halus roda pengawal selia: tetap untuk mengaktifkan fungsi penyusuan halus Tombol pelarasan sudut putar roda pengawal selia: laraskan sudut senget roda pengawal selia secara mendatar |
|
Takungan minyak: mengandungi minyak Motor pemacu roda pengisar: pandu roda pengisar Kabinet elektrik: memegang komponen elektrik dan wayar Bolt perataan mesin: laraskan perataan mesin Suis silinder minyak mesin rias roda pengisar: mengawal arah dan kelajuan mesin rias roda pengisar Pemegang bilah: pegang bilah penyokong Meja kerja: betulkan pemegang bilah Plat gelongsor ke atas: laraskan suapan mendatar ke atas dan condong Roda tangan pelarasan suapan halus meja kerja-: laraskan jarak antara bilah dan roda dengan halus Pemegang roda kawal selia: pegang tapak roda pengawal selia dan peranti suapan atas Roda kawal selia pelarasan suapan halus-roda: laraskan jarak antara bilah dan roda dengan halus Motor pemacu roda kawal selia: pandu roda kawal selia Roda pengawal selia: mengawal penyusuan dan kelajuan Tonton tingkap: dari sini perhatikan status pelinciran roda pengisar Peranti penyejukan cecair: kurangkan suhu cecair hidraulik Motor pemacu pam cecair: memacu bekalan minyak gelendong roda dan alat ganti roda |
